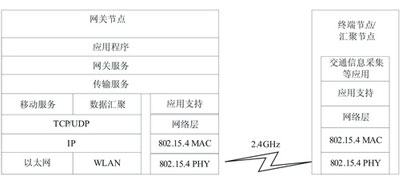

无线传感器网络节点软件功能

网关节点是网络中所需要的协调器，负责启动网络、配置网络成员地址、维护网络、维护节点的绑定关系表等，还负责将所采集的数据初步处理并交付交通信号控制器传输到上一级信息中心，需要较多存储空间、计算及通讯能力。

网络节点硬件功能设计

现有较多的无线传感网解决方案，包括各芯片产商推出的单片机外接射频芯片和集成射频、微处理器的单芯片等。在节点设计中较常采用的ZigBee射频芯片有Atmel的AT86RF230、TI的CC2420、Freescale的MC1319x和MC1320x、Microchip的MRF24J40等。此外，芯片产商推出了单芯片解决方案，如TICC2430延用了CC2420芯片的架构，在单个芯片上整合了ZigBee射频前端、内存和微控制器;Freescale的MC1321x/MC1322x和Jennic的JN5121/JN513x单芯片解决方案等。

●基于Atmel的AT86RF230射频芯片和AVR单片机设计方案

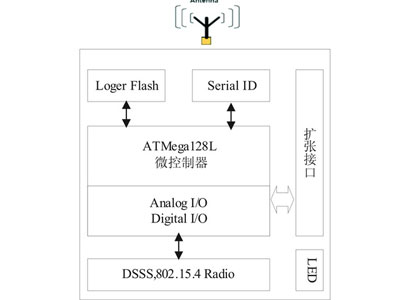

典型的终端节点和汇聚节点设计如图4所示，采用Atmel的8位RISC结构低功耗ATMegal1281VMCU作为系统控制核心。采用512KB的AT45DB041D作为外部程序存储器。射频模块使用Atmel的支持ZigBee协议的AT86RF230，RF功率达到3dBm，室外传输距离可达300米以上节点的扩展接口可连接模拟输入、数字I/O、I2C、SPI和UART接口，这些扩展接口使其易于与传感器及其它外设连接，例如外接光度、温温度、气压、声、地磁和加速度等传感器。

传感器节点设计
